XG40冷芯盒射芯机

青岛星光铸造机械有限公司

XG40冷芯盒射芯机

模具自动装甲

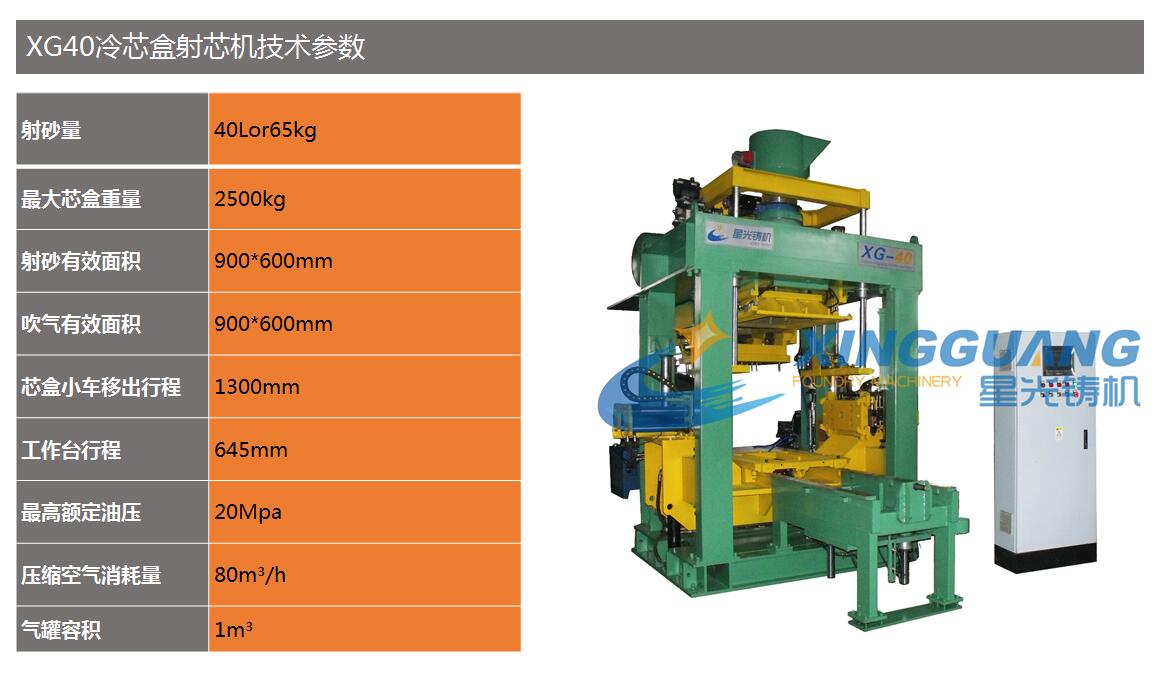

XG40冷芯盒射芯机机身结构坚固,机体内部中心为射砂/吹气工位,机体前端外侧为取芯/换模工位。由上模同步框、移动吹气机构、上模升降机构、下模移动机构、底座及围屏等组成,是一种开放式机型,方便设备的清理及维护。XG-40是青岛星光铸造机械有限公司开发的新一代制芯设备与原冷芯机相比,具有以下诸多优点:



1、 先进的上顶芯设计,有助于提高生产效率和砂芯质量、简化工装

2、 下模移出小车结构优化,模具装卸更方便

3、 上模增加移动机构,并提高了负载能力

4、 模具安装方式改进,增加了可靠性

5、 优化了工作台顶升机构的导向方式便于维护

6、 改进型射砂筒机构,便于拆装维护

7、 能实现工装一次叠加装模(须满足工装指导设计要求)

8、 优化了原无顶屏结构,采用了密封的结构,提高刚性降低排放(选配)

9、 三乙胺发生器定量技术的升级改进,定量更精确、寿命更长久

10、三乙胺发生器配备了空气预热加热器提升生产效率

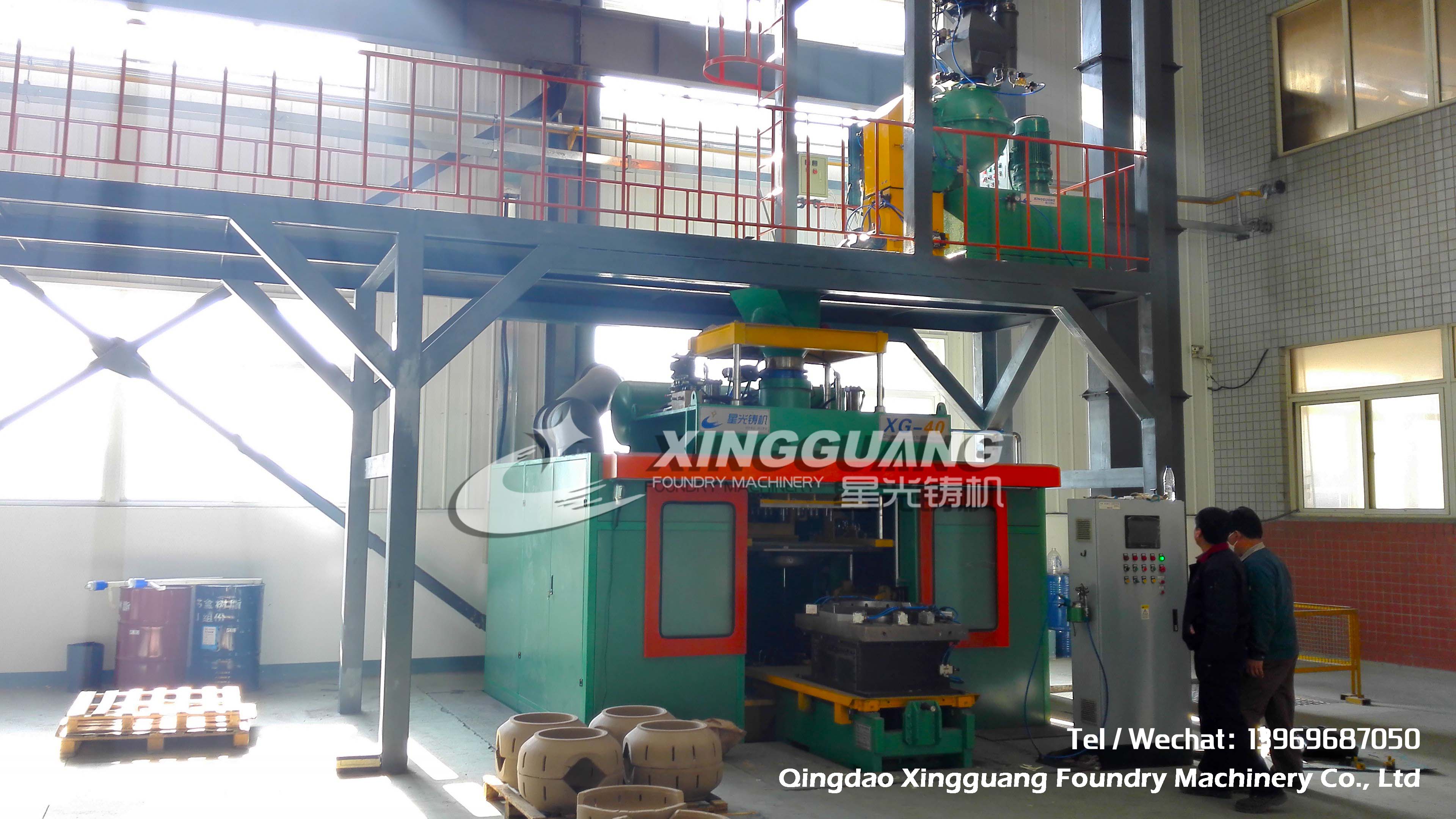

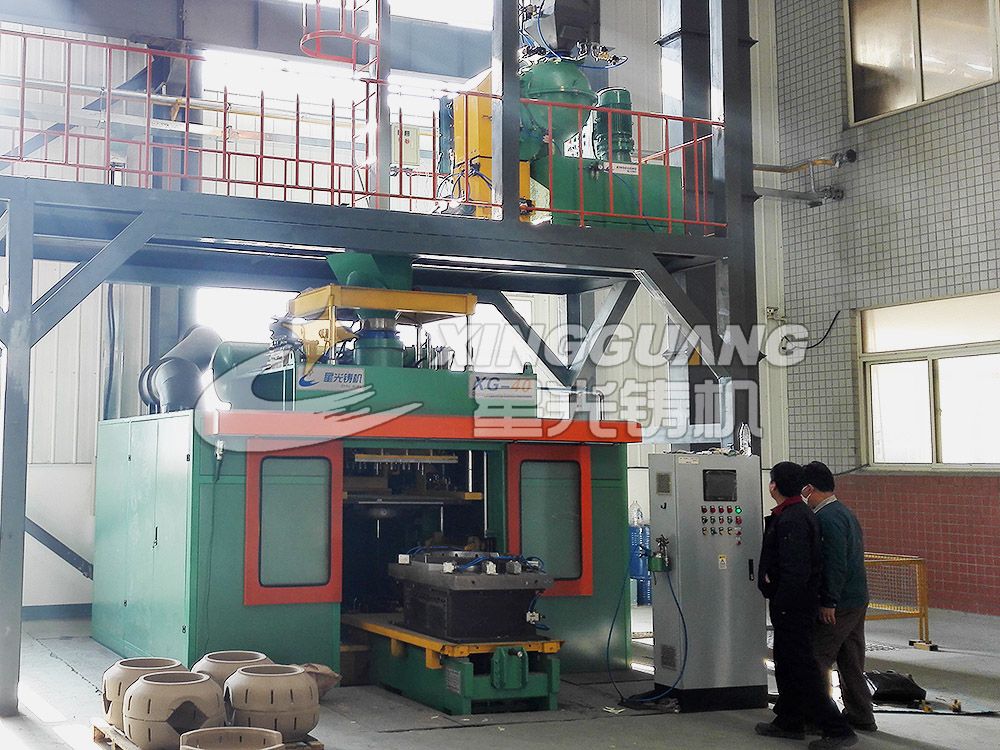

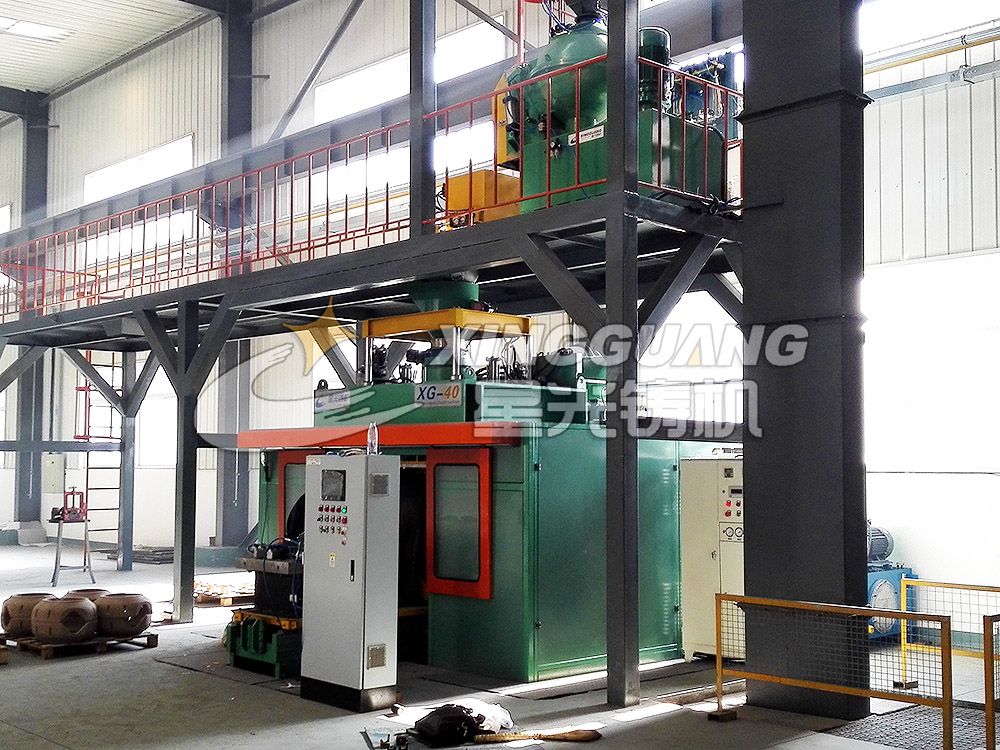

XG-40冷芯盒射芯机及混砂系统案例图
